165电磁感应发电机（考点解读）-2023-2024学年九年级物理下册同步考点解读与专题训练（苏科版）
发布时间：2025-08-24 08:44:46| 浏览次数：
16.5 电磁感应 发电机（考点解读）-2023-2024学年九年级物理下册同步考点解读与专题训练（苏科版）

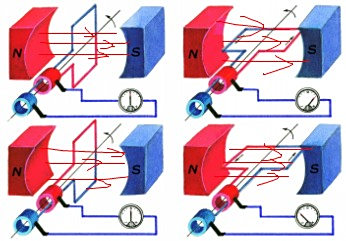

16.5 电磁感应 发电机（考点解读）（原卷版） 1、电磁感应 磁生电现象 （1）电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。 （2）历史意义：英国科学家法拉第首先发现的电磁感应现象，这一发现进一步揭示了电与磁之间的联系，证明了磁可以生电。 （3）实验装置图： 。 2、产生感应电流的条件和影响因素 （1）感应电流产生的条件：（1）闭合电路；（2）一部分导体；（3）切割磁感线）感应产生的影响因素：磁场强弱、导体运动快慢、线）感应电流方向的影响因素：磁场方向、导体运动方向。 如图，电流表指针偏转方向不同显示电流方向的不同。 甲乙对比可以说明电流方向与磁场方向有关；甲丙对比可以说明电流方向与运动方向有关。 。 3、手摇发电机的构造和原理 （1）发电机的工作原理：电磁感应现象； （2）发电机的构造：主要有线圈、磁极、铜环和电刷四个基本组成部分，概括地讲是由转子（转动部分）和定子（固定部分）两部分组成； 实际的大型发电机多采用线圈不动，磁极旋转的方式来发电，叫旋转磁极式发电机．有的发电机利用电磁铁来代替永磁体； （3）交流发电机工作过程：如图所示，磁场方向水平向右，abcd是线圈，上面的铜环与b直接相连，下面的铜环与a直接相连； 线圈ab段向纸面里运动时产生电流方向向下，此时cd段向纸面外运动产生电流方向向上；当线圈所在平面运动到与磁感线方向垂直时，由于线圈不切割磁感线，不产生电流；当ab线向纸面外运动时产生向上的电流，此时cd段向纸面里运动产生向下的电流．所以流过电流表的电流方向是变化的，每当线圈所在平面与磁感线垂直时电流表指到零。 （4）发电机与电动机相对比，电动机是因电而动，工作配置中要有电源，消耗电能获得机械能；发电机则是因动而电，工作配置中没有电源，发电机本身就是电源，消耗机械能获得电能； （5）无论是直流发电机还是交流发电机，线圈产生的都是交流电，交流发电机输出的是交流电，直流发电机是在换向器的作用下输出的是直流电。 （6）交流发电机产生的感应电流的大小和方向在周期性地变化，这样的电流叫做交变电流，简称交流（AC）； （7）在交变电流中，电流在每秒内周期性变化的次数叫做频率，单位是赫兹，简称赫，符号是Hz。 （8）我国家庭电路的交流电电压是220V，频率是50Hz，周期是0.02s，每秒内电流方向变化100次．注意：方向变化100次，周期性变化50次。 【考点1 电磁感应 磁生电现象】 【典例1-1】（2023•庐阳区校级一模）超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的。下图中能反映出安检门工作原理的是（） A． B． C． D． 【典例1-2】（2023•渝中区校级模拟）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图甲所示，“柢”即握柄，是磁体的 （选填“N”或“S”）极，静止时指向地磁场的 （选填“南”或“北”）极。如图乙所示是一款“运动手环”，其主要部分是一段内有一小块磁铁的密闭的空心塑料管，管外缠绕着线圈，戴着这种手环走路时塑料管跟着手一起运动，磁铁在管内往返运动时线圈中会产生电流，液晶上就会显示出运动的步数，此过程利用了 原理。 【典例1-3】（2022秋•阳泉期末）小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流计连接成PG电子平台网站如图所示的电路。请你参与探究并回答下列问题： （1）悬挂金属棒AB静置于U形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是竖直向 （填“上”或“下”）； （2）该实验中，灵敏电流计的作用是： 和 ； （3）若闭合开关后并未发现电流计指针偏转，经检查器材均完好，各器材间连接无误，接下来应该如何操作可以让电流计指针偏转： （写出最应该进行的一步操作）； （4）在此实验过程中，导线运动的机械能转化为 能。利用这一原理人们在生产生活中制成了 。 【变式1-1】（2023•花山区二模）如图所示，放在磁场中的闭合矩形线圈abcd在外力的作用下，使线圈自图示位置（即线圈平面平行磁感线;逆时针匀速转动，下列说法正确的是（） A．该装置的工作原理是磁场对通电导体有力的作用 B．线圈在转动过程中，每时
